上銀滾珠絲桿KK5002C-200A1-F0

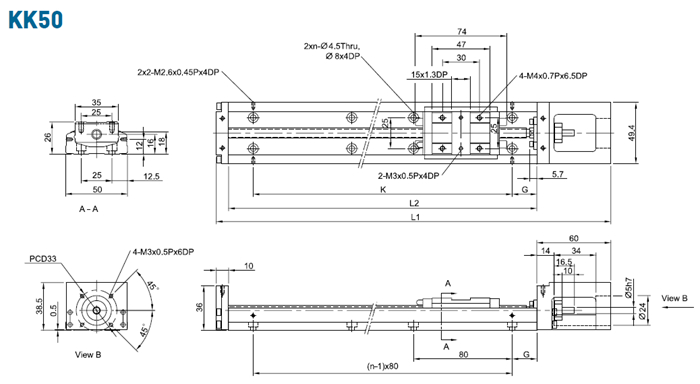

上銀滾珠絲桿KK5002C-200A1-F0尺寸表：
|
型號 |
軌道長度L2 （mm） |
全長L1 （mm） |
最大行程 |
G（mm） |
K（mm） |
n |
重量 |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
||||||
|
KK5002C-200A1-F0 |
200 |
270 |
120 |
55 |
20 |
160 |
3 |
1.2 |
1.4 |
臺灣上銀直線模組選型步驟：
|
1. 使用條件 ① 有效行程 ② 空間位置限制（寬度、高度、長度） ③ 安裝方式（水平、豎直、側掛） ④ 負載重心位置 ⑤ 運轉條件（導程、速度、加減速度、工作周期） ⑥ 使用環境（高溫、震動、油、水、腐蝕） |
5. 馬達負載計算 ① 最高速度 ② 馬達解析度 ③ 馬達扭矩計算 |
|
2. 要求精度 ① 位置精度 ② 重現精度 ③ 行走平行度 |
6. 運轉分析 ① 加速度 ② 實際運轉模式 |
|
3. 應用形式 ① 單軸 ② 兩軸 ③ 多軸 ④ 特殊組合 |
7. 其他配件 ① 相關配件選用 （極限開關、馬達轉接板、鋁護蓋、電纜保護管） |
|
4. 馬達選用 ① AC伺服馬達 ② 步進馬達 ③ 有無剎車（內附、外掛） |
8. 最終確認 ① 使用條件再確認 ② 價格、交期 ③ 追加加工 ④ 特殊要求 |
上銀絲桿滑臺KK5002C負載規格:
|
型號 |
滾珠絲杠 |
線性滑軌 |
|||||||||||
|
公稱外徑 |
導程 |
基本動額定負荷（N）
|
基本凈額定負荷（N） |
基本動額定負荷（N）
|
基本凈額定負荷（N）
|
容許靜力矩 |
|||||||
|
俯仰MP （N-m） |
偏擺MY （N-m） |
滾動MR （N-m） |
|||||||||||
|
-- |
-- |
滑座A |
滑座A |
滑座A1
|
滑座A2
|
滑座A1
|
滑座A2 |
滑座A1
|
滑座A2 |
||||
|
KK5002C-200A1 |
8 |
2 |
1813 |
2910 |
8007 |
12916 |
116 |
545 |
116 |
545 |
222 |
444 |
|
HIWIN滾珠絲桿滑臺KK5002C精度及最大速度：
|
型號 |
定位重現性 (mm) |
定位精度 (mm)
|
行走平行度 (mm)
|
最大啟動扭力 （N-cm） |
最大速度 （mm/sec） |
|
KK5002C-200A1 |
±0.01 |
-- |
-- |
2 |
270 |
上銀滾珠絲桿KK5002C-200A1-F0配件組裝三維圖：
臺灣HIWIN絲桿模組KK50配件的用途：
| 鋁護蓋、伸縮護套 | 可防止異物、雜質進入KK模組之內而影響其使用壽命、精度、順暢度。 |
| 馬達連接法蘭 | 可將各種不同馬達鎖固于上銀KK模組之上。 |
| 極限開關 | 提供滑塊定位、啟動原點以及防止滑塊超過行程之安全機製。 |
上銀KK5002C-200A1-F0絲桿模組應用范例：
1.IC打印工作
利用絲桿模組可等速且等距移動之特性，來執行雷射打印之作業
2.IC取放整列
利用絲桿模組可精確移動之特性，使用兩軸連接之模組滑臺，搭配夾具或吸盤可組立成取放機構
3.生產線搬運作業
利用絲桿模組高負荷及可高速運轉之特性，可用來執行輸送帶上之物品搬運作業
4.大型LCD玻璃基板涂膠設備
使用龍門連接之設計方式，將膠槍固定于Z軸上即可用來使用高速涂膠之作業
5.噴漆作業
利用絲桿模組可精確定位且穩定運轉之特性
6.自動焊錫作業
利用伺服模組高定位精度及高穩定度之特性，可執行復雜之電路板零件的焊錫作業
7.包裝整列作業
利用單軸機器人高定位精度之特性，可用在輸送帶上做整列之動作
8.繞線機裝置
利用絲桿滑臺可高精度準確移動及定速運轉之特性
9.PCB電路板切割作業
利用滾珠絲桿滑臺可等速且穩定之移動特性，搭配切刀機構來執行裁切之作業
10.大型物品取放作業
利用機器人高負荷及高定位精準之特性，可用來取代人工執行大型物品搬運作業
11.PCB基板噴字
利用精密滑臺可等速且穩定之移動特性，可將基板固定于滑臺移動座上來執行噴字作業
12.工具機加工取放作業
利用精密線性模組高定位精度及高速運轉穩定度之特性，可搭配工具機來執行加工件上下料之取放機構
13.CCD影像視覺檢測裝置
利用線性滑臺模組高定位精度及高速運轉穩定度之特性，可用來執行外觀之AOI檢查
14.部品組立作業
利用伺服模組可多點定位及定位準確之特性，可順利執行零件組立作業
15.表面處理
利用滾珠絲桿模組可等速且穩定之移動特性，可將工件掛于模組上浸入溶劑內，可順利執行表面處理之作業
HIWIN模組熱銷型號：
KK5002C-250A1-F0 KK5002P-200A1-F0 KK6010C-300A1-F0 KK8610P-640A1-F0
KK5002C-300A1-F0 KK6005P-400A1-F0 KK6010C-500A1-F0 KK8620C-540A1-F0
