滾柱型QR系列滑軌
QR系列--靜音式滾柱型直線導軌
QR系列導軌特點：
1、四方向高負荷承載能力
QR系列直線導軌采用DB（45°-45°）接觸系統，能承受上下和左右方向的負荷，讓滑軌具有超高負載能力。
2、低噪音設計
利用滾柱同步鏈接器可使?jié)L柱均勻等間隔的排列，使相鄰的滾柱間的撞擊金屬聲消失，尖銳的高頻聲音強度有效降低。
3、提升運動平順性
傳統不具備同步連接器的導軌開始運行時，滾動體會因推擠而造成連鎖的來回碰撞，使摩擦阻力變動起伏劇烈。而采用了同步聯軸器的QR系列導軌，所有的滾柱被均勻的間隔排列進行循環運動，且滾柱間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。
4四方向皆有超高剛性
QR系列滑軌除了藉由搭載專利設計的同步連接器之外，并以滾柱滾動取代了滾珠，藉由滾柱在滑軌和滑塊之間的線接觸方式，有效減少了滾柱受負載時的彈性變形，不僅能大幅提升線性滑軌的剛性值，更能在告訴運行下維持高精度的加工。

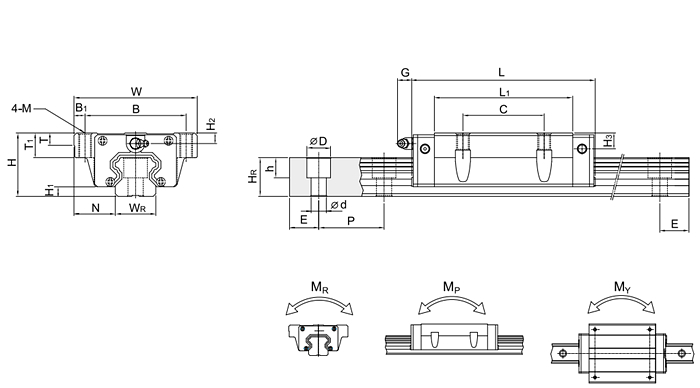

QR系列直線導軌尺寸表如下：
注：1kgf=9.81N
|
型號 |
組件尺寸 |
滑塊尺寸 |
導軌尺寸 |
||||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
C1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
T1 |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
QRH20CA |
34 |
5 |
12 |
44 |
32 |
6 |
36 |
- |
57.5 |
86 |
15.8 |
6 |
5.3 |
M5 |
8 |
- |
8.3 |
8.3 |
20 |
21 |
9.5 |
8.5 |
6 |
30 |
20 |
|
QRH35CA |
55 |
6.5 |
18 |
70 |
50 |
10 |
50 |
- |
79 |
124 |
22.5 |
10 |
12 |
M8 |
12 |
- |
16 |
19.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRH35HA |
55 |
6.5 |
18 |
70 |
50 |
10 |
72 |
- |
106.5 |
151.5 |
25.25 |
10 |
12 |
M8 |
12 |
- |
16 |
19.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRH45CA |
70 |
8 |
20.5 |
86 |
60 |
13 |
60 |
- |
106 |
153.2 |
31 |
10 |
12.9 |
M10 |
16 |
- |
20 |
24 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRH45HA |
70 |
8 |
20.5 |
86 |
60 |
13 |
80 |
- |
139.8 |
187 |
37.9 |
10 |
12.9 |
M10 |
16 |
- |
20 |
24 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRW20CC |
30 |
5 |
21.5 |
63 |
53 |
5 |
40 |
35 |
57.5 |
86 |
13.8 |
6 |
5.3 |
M6 |
8 |
10 |
4.3 |
4.3 |
20 |
21 |
9.5 |
8.5 |
6 |
30 |
20 |
|
QRW35CC |
48 |
6.5 |
33 |
100 |
82 |
9 |
62 |
52 |
79 |
124 |
16.5 |
10 |
12 |
M10 |
12 |
13 |
9 |
12.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRW35HC |
48 |
6.5 |
33 |
100 |
82 |
9 |
62 |
52 |
106.5 |
151.5 |
30.25 |
10 |
12 |
M10 |
12 |
13 |
9 |
12.6 |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
|
QRW45CC |
60 |
8 |
37.5 |
120 |
100 |
10 |
80 |
60 |
106 |
153.2 |
21 |
10 |
12.9 |
M12 |
14 |
15 |
10 |
14 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
QRW45HC |
60 |
8 |
37.5 |
120 |
100 |
10 |
80 |
60 |
139.8 |
187 |
37.9 |
10 |
12.9 |
M12 |
14 |
15 |
10 |
14 |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
|
型號 |
導軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩 |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR（KN-m） |
MP（KN-m） |
MY（KN-m） |
滑塊 |
導軌/米 |
|
|
QRH20CA |
M5×20 |
26.3 |
38.9 |
0.591 |
0.453 |
0.453 |
0.40 |
2.76 |
|
QRH35CA |
M8×25 |
77 |
94.7 |
1.955 |
1.354 |
1.354 |
1.56 |
6.06 |
|
QRH35HA |
95.7 |
126.3 |
2.606 |
2.335 |
2.335 |
2.04 |
||
|
QRH45CA |
M12×35 |
123.2 |
163.9 |
3.969 |
2.613 |
2.613 |
3.16 |
9.97 |
|
QRH45HA |
150.8 |
208.6 |
5.718 |
5.086 |
5.086 |
4.10 |
||
|
QRW20CC |
M5×20 |
26.3 |
38.9 |
0.591 |
0.453 |
0.453 |
0.47 |
2.76 |
|
QRW35CC |
M8×25 |
77 |
94.7 |
1.955 |
1.354 |
1.354 |
1.74 |
6.06 |
|
QRW35HC |
95.7 |
126.3 |
2.606 |
2.335 |
2.335 |
2.38 |
||
|
QRW45CC |
M12×35 |
123.2 |
163.9 |
3.959 |
2.613 |
2.613 |
3.41 |
9.97 |
|
QRW45HC |
150.8 |
208.6 |
5.718 |
5.086 |
5.086 |
4.54 |
||
